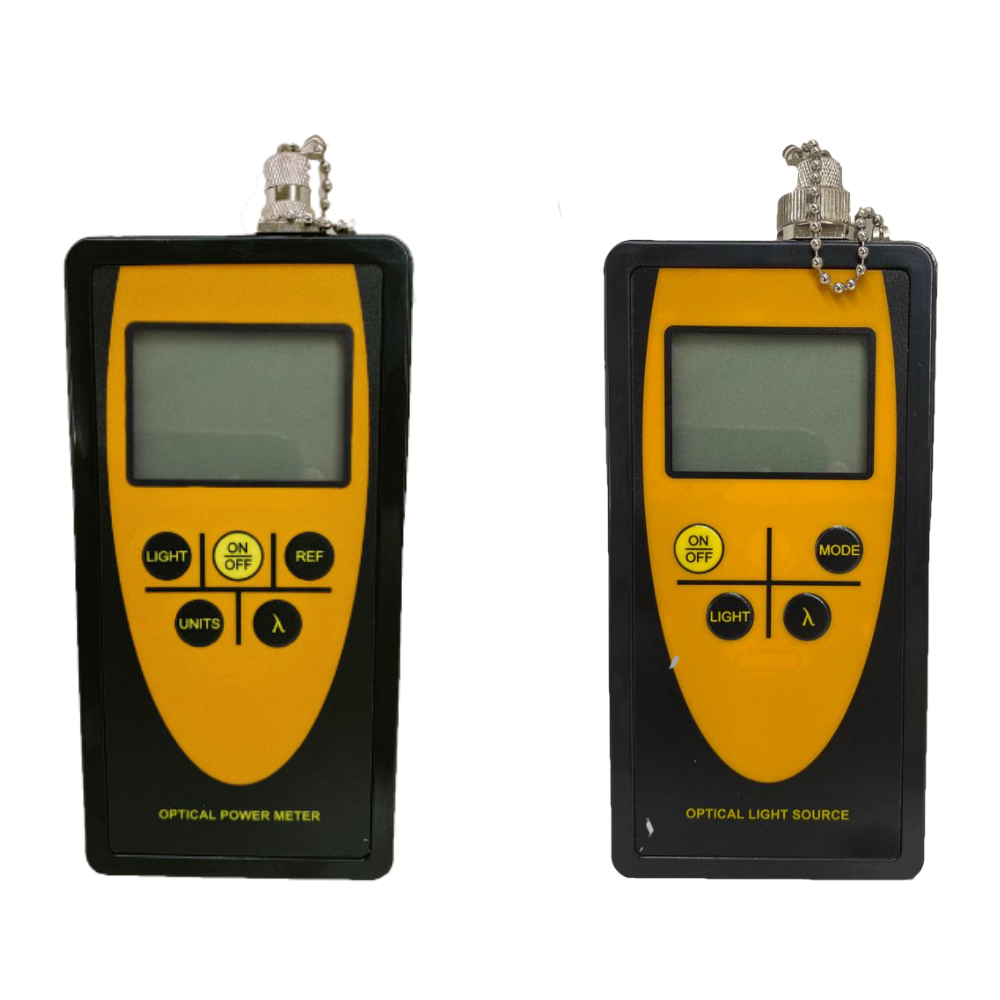

Kit de medición para FO | Power meter y fuente de luz | OPM-10-AS + SLS-10-AS
Kit de medición para FTTH | Power meter y fuente de luz | OPM-10AS + SLS-10AS
OPM-10AS MEDIDOR DE POTENCIA OPTICA
1. Descripcion
El medidor de potencia optica OPM-10AS se puede utilizar para la medicion de potencia absoluta y la medicion relativa de la perdida de enlace en dB. Su tamano compacto, interfaz de operacion amigable, amplio rango de medicion de potencia, alta precision y funcion de calibracion automatica de usuario completamente nueva y alto rendimiento en la aplicacion lo convierten en un herramienta ideal para red de fibra optica.
2. EspecificacionesTecnicas
|
Modelo |
OPM-10AS |
OPM-10BS |
|
Rango de las Longitudes de Onda(nm)*1 |
800~1600 |
|
|
Tipo de Detector |
InGaAs |
|
|
Rando de Medicion de Potencia(dBm)*2 |
-70~+6 |
-50~+26 |
|
Incertidumbre *3 |
±0.15dB |
|
|
Exactitud |
Lineal 0.1% o no lineal 0.01dBm |
|
|
Temperatura de Funcionamiento(°C) |
-10~+60 |
|
|
Temperatura de Almacenamiento(°C) |
-25~+70 |
|
|
Tiempo de Apagado Automatico(min) |
10 |
|
|
Tiempo de Operacion(h) |
≥130 |
|
|
Baterias |
3 AA1.5V |
|
|
Peso(g) |
200 |
|
|
Dimensiones(mm) |
152X74X26 |
|
1. Rango de longitud de onda: rango de longitud de onda de funcionamiento estandar especificado en el que el medidor de potencia puede funcionar correctamente bajo ciertas especificaciones tecnicas.
-
Rango de medicion de potencia: el rango maximo y minimo en el que el medidor de potencia puede funcionar correctamente.
-
Incertidumbre: diferencia entre dos resultados de medicion que fueron probados por el medidor de potencia y otro medidor de potencia estandar, respectivamente.
Fuente de luz optica SLS-10AS
1. Vision general
La fuente de luz optica puede proporcionar una salida de longitud de onda de 1 a 4 de acuerdo con los requisitos especificos, incluida la fuente roja de 650 nm, la longitud de onda de 1310/1550 nm para la fibra monomodo y la longitud de onda de 850/1300 nm para la fibra multimodo u otras longitudes de onda segun las necesidades del cliente. Junto con el medidor de potencia optica, actua como una solucion perfecta para el trabajo de la red de fibra optica.
2?Caracteristicas
-
Se proporcionar con una salida de 1 ~ 4 longitudes de onda y
las longitudes de onda pueden ser opcionales segun las necesidades del cliente. -
Salida de modulacion CW, 2Hz a 650nm y salida de modulacion CW, 270Hz, 1KHz, 2KHz en otras longitudes de onda.
-
Alta estabilidad de la potencia de salida.
-
Longitud de onda de salida estable.
-
Tamano compacto y apariencia decente.
-
LCD grande y de facil operacion.
3?Aplicaciones
Redes de telecomunicaciones, Redes CATV, Ingenieria de sistemas de cableado, Investigacion y
Educacion.
4?Especificaciones Tecnicas
|
Tipo |
Fuente de Luz Optica |
|
Longitudes de Onda(nm) |
1310/1550 |
|
Tipo de Emisor |
FP-LD, |
|
Potencia de Salida Tipica (dBm) |
-6~-7dBm |
|
Ancho Espectral(nm) |
≤10 |
|
Frecuencia de Modulacion |
CW,270Hz,1KHz,2KHz |
|
Conector Optico |
FC/PC, intercambiables SC |
|
Fuente de Poder |
Baterias Alcalinas (3 AA 1.5V) |
|
Tiempo de Funcionamiento de la Bateria (horas) |
45 |
|
Temperatura de Operacion(°C) |
-10~+60 |
|
Temperatura de Almacenamiento(°C) |
-25~+70 |
|
Dimensiones(mm) |
152X74X26 |
|
Peso |
180g |
|
Recomendaciones |
|
|
La fuente de luz portatil esta disenada para un uso optimo con el medidor de potencia optica para medir la perdida optica en cables de fibra monomodo y multimodo. |
|
